一、全球塑料檢查井推廣應用狀況

1、國外

國外的一些發達國家如美國、日本、英國、荷蘭、德國等，從上世紀80年代就開始研究應用塑料檢查井。日本新建的小區管網基本上全部使用塑料檢查井，使用率已經要接近90%，但是日本塑料檢查井的特點是偏向于小型化，主要應用在小區。美國、歐洲的此類產品體積偏向于大型，譬如說荷蘭wavin公司的注塑檢查井直徑已經做到1米。發達國家地廣人稀，像我們國內如此高人口密度的小區很少，因此國外檢查井的特點是管道口徑比較小，污水管道的口徑基本上都是在Ф110mm～Ф200mm之間?？偟膩?lái)說，國外塑料檢查井的應用情況有如下特點：

①塑料井的材質多樣化：PVC-U，PPB，PE，UP-GF等，但注塑井的材質以PVC-U和PPB為主;

②先小后大：塑料檢查井先是在建筑小區推廣，然后在市政排水中應用;

③成型工藝：在塑料檢查井推廣的早期，成型工藝有注塑、滾塑、模壓和兩次成型(焊接)等，但隨著實際應用的檢驗以及工藝水平的提高，注塑工藝得到了大家的首肯，因?yàn)樗哂谐叽缇_，質量穩定，生產效率高的優點;

④檢查井與管道的開發同步進行：這一點與國內的情況完全相反。兩者同步進行能讓整個管道技術得到迅速發展，避免走太多的彎路。

2、國內

我國建設部于2003年成立了塑料檢查井課題組，由上海市建委組織負責，常州市河馬塑膠有限公司(下簡稱河馬公司)有幸成為課題組成員，承擔了建筑小區塑料檢查井技術的科研攻關任務。國內第一只塑料檢查井(河馬井)于2003年12月在河馬公司問世。2004年12月河馬井通過建設部評估，與會專家一致認為該產品填補國內空白，達到國內領先、國際一流的水平。

2006年底，由建設部組織，河馬公司主編的產品行業標準CJ/T233-2006順利發布實施。2007年，河馬公司參與編寫的應用技術規程CECS227:2007完成編制。2008年，根據河馬公司發明專利技術編制的國家標準設計圖集08SS523正式出版，河馬公司成為了該圖集所有產品數據的唯一提供單位。至此，三本國家標準規范為塑料檢查井的應用提供有力和可靠的技術依據，塑料檢查井的推廣也駛?cè)肓丝燔?chē)道。

2007年，建設部在“十一五技術公告”中明確規定在地下管網中要優先使用塑料檢查井。隨后，北京、上海、河北、四川、重慶、山西、江西、江蘇、云南、山東等省市的建設廳也下文規定在市政和住宅小區工程中禁止使用磚砌井，推廣使用塑料井。政府明確的政策導向?yàn)樗芰蠙z查井的推廣起到了極大的推動力。

3、塑料井推廣應用狀況

2005年，中科院上海應用物理研究所“上海光源”工程成功應用河馬井，成為國內第一個大規模應用塑料檢查井的項目。提起河馬井，大家都知道是中國塑料檢查井的發明者、國家行業標準的制定者。無論產品的結構設計和質量控制，還是力學計算分析、產品設計選型和技術支持，河馬井都是塑料檢查井行業中首屈一指的，是業內公認的第一品牌。截止到2013年12月，河馬井在全國已有10000多個實際應用案例。其中包括2008年北京奧運村、2010年上海世博場館、2010年廣州亞運村、南京大屠殺紀念館擴建工程等著名工程，也建立了與全國Top20房地產開發商的戰略合作關系，如萬科、恒大、龍湖、保利、碧桂園、華潤、綠城、綠地、和記黃埔、大華等。隨著塑料檢查井的施工快，壽命長，排水順暢，密封性能卓越這些優點的突顯，在小區、市政項目已經大面積使用塑料檢查井。國內塑料檢查井標桿企業河馬公司的產品現在遠銷非洲，澳大利亞，歐洲和日本。

二、塑料檢查井技術現狀

1、 塑料檢查井的構成

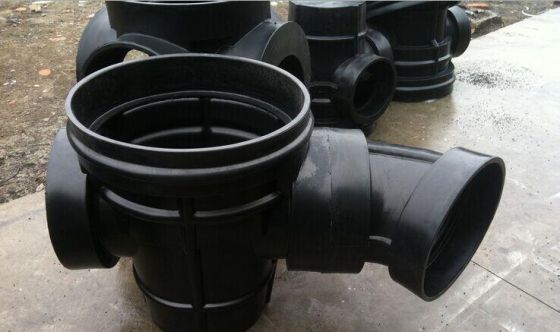

典型的小區排水用塑料檢查井由井座、井筒、井蓋和配件組成(如圖1所示)。所有部件均在工廠預制生產，到施工現場進行組裝。井座不僅起到連接埋地管與檢查井的作用，而且井體所有的垂直壓力都是通過井蓋和井筒傳遞給了井座。因此，井座是檢查井的核心部件。

井座是以PPB、PVC樹脂采用注塑工藝一次成型。注塑成型工藝的原理是注塑機通過數千噸的注射壓力將高溫加熱成熔融狀的樹脂注入模具，冷卻成形(如圖2所示)。其特點是產品密實度高，壁厚均勻，尺寸精確，各種復雜的結構(如導流槽、疏通圓弧、加強筋等)易成形?？傮w上說，注塑成形的產品比其他熱塑性工藝強度高，質量穩定可靠。

PPB(高抗沖共聚丙烯)、PVC(聚氯乙烯)和PE(聚乙烯)是三種常見的樹脂原料。相比PVC和PE，大家對于PPB的了解很有限。PPB是PP(聚丙烯)和少量PE的共聚物，由于引入了乙烯單體使聚丙烯分子鏈中形成共聚結構從而顯著改進了PP的韌性。PPB耐沖擊、強度高，耐寒溫度可以達到-35攝氏度。作為檢查井的理想材質，檢查井成品的穩定性極為出色。PPB與大家熟識的PPR都屬于共聚丙烯家族，兩者分別通過嵌段共聚和無規共聚進行聚合。上述三種高分子材料的性能。

井筒可以選用PVC軸向中空管、PVC實壁管、HDPE中空纏繞管。井筒與埋地管的差別是井筒與井座是垂直連接，因此井筒的軸向荷載性能很關鍵。

井蓋可以根據承載要求選用不同類型的井蓋。用于綠化帶可以選用PVC井蓋或復合井蓋，用于道路可以選用復合井蓋、鋼纖混凝土井蓋或鑄鐵井蓋。
