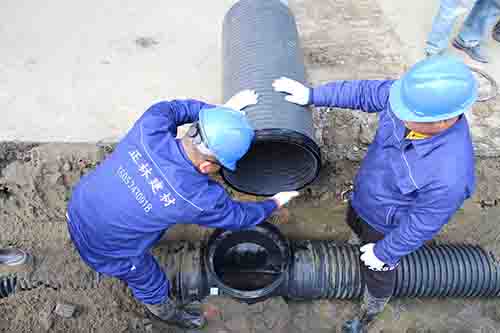

排水管道系統的設計

1 地塊開發設計和道路建設計劃

為安排近期排水管道建設，應考慮規劃城區的地塊開發時序。在規劃城區范圍內，排水管道應沿著城市管道敷設。

2 城市地形地貌以及豎向規劃

城市的豎向布局對排水管道布局的影響也較大?？拷拥赖某菂^(qū)或平原城區，城市豎向規劃可能提高地面高程。山區城鎮現狀地形起伏較大，豎向規劃可能對現狀地形會有較大的調整，在排水管道系統設計時，不僅要摸清規劃道路的豎向規劃，還要明確規劃地塊的豎向設計。

3 舊城區排水系統現狀

由于舊城區建設年代比較早，缺乏系統性，導致排放口數量太多而且分散。這種現狀會影響排水管線系統的布局。

4其他因素

排水管道系統的設計要符合城市規劃用地的布局，排水管道系統應沿著規劃道路敷設，收集規劃用地范圍內可能產生的廢水。污水處理廠的位置決定排水管的最終出口，所以還要考慮污水處理廠的位置。

(二)排水管道系統設計步驟

1 基本資料的收集

城鎮排水管道系統涉及面廣，需要收集的基礎資料多，一些地方由于城市建設檔案資料不全，設計人員在設計前應進行詳細調查，收集相關資料。比如城市總體規劃、給排水專項規劃，規劃城區和周邊地區的地形圖，河道典型端面、城市防洪標準、河道通航等級，地質資料、氣候資料，有關項目批文。

2 污水排水區域的劃分以及主干管的確定

污水排水區域的劃分應該合理，減少污水主干管道的埋深和長度，以降低總投資。排水主干管應盡量結合道路建設計劃實施。

3 管位的確定

排水管位應符合城市道路線綜合的要求，對尚未進行管線綜合的城區，應根據市政管線數量、排水管道以及道路的寬度與市政管線的關系確定排水管管位。排水管最好設在慢車道下，這樣可以滿足管道埋深和坡度的要求。如果道路寬度超過40m，為收集污水，減少橫向穿越的管道數量，可以在道路兩側設置排水管道。

4 控制點的確定

在排水區域內往往要設置控制點，這些控制點對排水管道系統起決定作用?？刂泣c一般會在以下位置出現：地勢起伏地區，低洼處的管道起點;管道系統的起點;本排水區域內，與終點的距離最遠的位置;企業集中排出口?？刂泣c標高的確定，應根據城市的豎向規劃，保證區域內所有用戶的污水都可以流進管道系統內。在確定控制點標高的過程中，應避免因極少數控制點而增加整個管道系統的埋深。針對個別控制點應特殊處理，如果在居民區或現狀企業，可設置局部泵提升;如果是規劃用地，可以提高規劃地面的高程;如果是控制點設計流量小，可以降低管線埋深坡度，放大管徑。確定控制點標高，應滿足管道最小深度的要求。具體要求包括以下三個方面，滿足管道外部承壓要求，滿足污水接入的要求，滿足管道防凍要求。

5 水力計算

(1)設計流量 排水管道的設計應按照最高時設計流量計算。分流制排水體制污水管道的設計流量包括工業廢水、生活污水和地下水滲入量。生活排水平均每秒流量一般按照排水區域內人口和生活排水量定額來計算，再結合生活排水總變化系數，算出生活排水最大秒流量。工業廢水的日變化系數一般較小，時變化系數與工業種類關系較大，一般在1.0―2.0之間，對規劃城區可按面積比流量計算，先確定排水區域總流量，再根據各個管道的匯水面積進行分配。

(2)截流式合流制設計流量 溢流井上游灌渠的設計流量包括工業廢水、生活污水和雨水，雨水重現期可適當高于同一情況下的雨水管道設計重現期，以減少合流污水溢出檢查井。
